Jdsu ANT-5 SDH Access Test Cihazı


Erişim ağı patlaması
Modern iletişim pazarı, ağ operatörlerini yeni yollarla zorluyor. Geleneksel ses hizmetlerinden elde edilen büyüme azaldığından, operatörler gelir akışlarını sürdürmek için daha fazla veri trafiği taşımanın yeni yollarını bulmalıdır. Bununla birlikte, erişim ve metro ağlarındaki bant genişliği darboğazları, birçok yeni yüksek hızlı, yüksek bant genişliğine sahip hizmetin verimli bir şekilde konuşlandırılmasını engellemiştir.

Bu ağları kurmak ve sürdürmekle görevlendirilen saha teknisyenleri, yeni üretkenlik seviyelerine ulaşmaya çabalarken çok çeşitli teknolojileri nasıl test edeceklerini öğrenmelidir. Teknisyenler, bu görevleri yerine getirmek için artan sayıda ekipmana ve her bir cihazı etkili bir şekilde çalıştırmak için ek eğitime ihtiyaç duyar. Ek olarak operatörler, işlerini yapmak için uygun ekipmana ve eğitime ihtiyaç duyan teknisyenler ile sermaye giderlerini ve işletme maliyetlerini yakından kontrol eden yöneticilerin çelişkili taleplerini yönetebilmelidir.

ANT-5 zorlukların üstesinden
geliyor Acterna, Acterna ANT-5 SDH Erişim Test Cihazı ile ağ operatörlerinin karşılaştığı zorlukları etkili bir şekilde karşılıyor. Saha operasyonları için tasarlanan küçük, sağlam, pille çalışan ANT-5, kurulum ve bakım testlerini kolaylaştırır. Gelişmiş özellikleri ve otomatik işlevleri, teknisyenlerin testleri hızlı ve etkili bir şekilde gerçekleştirmesini sağlar. Ve SDH, PDH, SONET ve ATM'nin tek bir kompakt birimde birleştirilmesiyle, sermaye yatırımı ve eğitim giderleri azaltılarak işletme maliyetleri en aza indirilir.

Öne Çıkanlar

1,544 Mbps'den 2,5 Gbps'ye kadar arabirimler için en küçük ve en hafif test çözümü (yalnızca 2 2 kg)

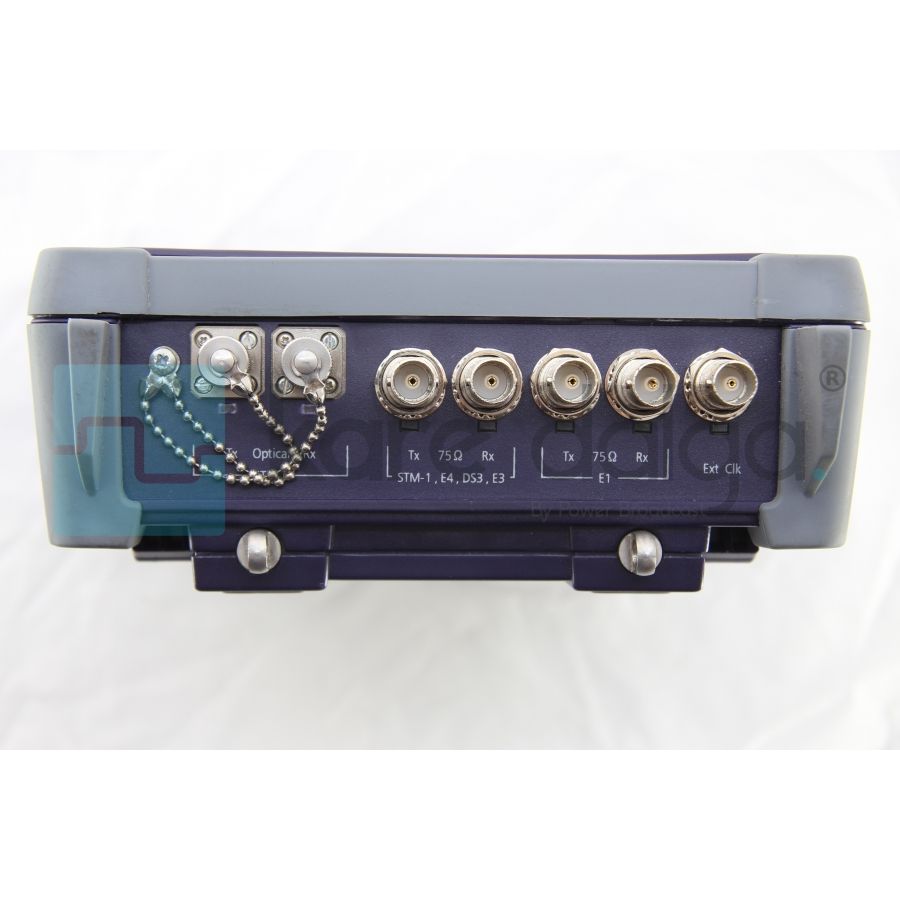

STM-1/OC-3'ten STM-16/OC-48'e kadar çift dalga boylarında optik test
DS1, E1, E3, DS3, E4, STM-0 ve STM-1/OC-3'te elektrik testi
SDH/SONET sinyalleriyle birleştirilmiş eşlemelerin tam analizi
Sa bit üretimi ve esnek mux/demux test konfigürasyonu ile derinlemesine PDH analizi
Fiziksel katman bütünlüğünün doğrulanması için optik güç ölçümleri
ATM, 3G ve UMTS ağlarının hizmet doğrulaması için ATM işlevi (T-carrier, PDH, SDH veya SONET aracılığıyla sağlanır)
Trafik analizi ve ağ testi için Sıralı İzleme ve Müdahaleli Thru Modları
ECL/NRZ bağlantı noktası, optik ağların kesintisiz ve doğrudan izlenmesini sağlar
Taşınabilir çözüm
ANT-5'in kompakt, sağlam tasarımı, saha ve merkez ofis uygulamaları için idealdir. Kullanışlı, yerleşik stand ve rahat taşıma kayışı, her yerde eller serbest test yapılmasını sağlar. Ve uzatılmış pil ömrü, AC güç kaynağı olmadığında bile test yapılmasına olanak tanır.

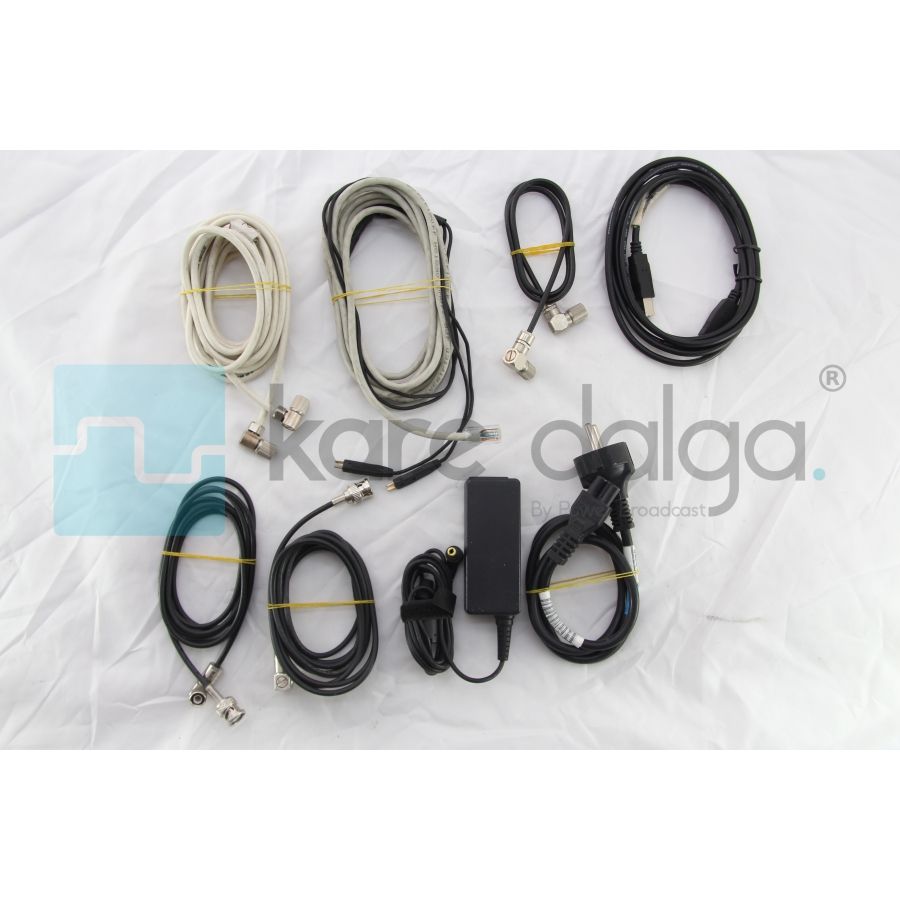

İsteğe bağlı taşıma çantaları, teknisyenler sahalar arasında seyahat ederken ANT-5'i korur ve kabloların ve aksesuarların saklanması için güvenli ve uygun bir yer sağlar.

Öğrenmesi ve kullanması en kolay elde taşınır cihaz
Access teknisyenlerinin, kapsamlı bir eğitim almadan temel görevlerini basitleştirebilecek bir test cihazına ihtiyacı vardır. Geniş renkli ekranı, grafik kullanıcı arabirimi (GUI) ve ergonomik tuş takımı ile ANT-5, bugün piyasada öğrenmesi ve kullanması en basit elde taşınır cihazdır. Diğer özellikler şunları içerir:

Geçerli ve geçmiş alarmı gösteren etiketli LED'ler
Tamamsonuç özeti ve başarılı/başarısız sonuçları ekranı görüntülenir
Test sonuçlarının otomatik kaydedilmesi
Önemli ağ yapılandırmalarının hızlı bir şekilde saklanması ve geri çağrılması
Otomatik yapılandırma, gerçek sinyal yapısını algılar
Otomatik test
Kullanımı
en kolay Teknisyenler, çabalarını aletin karmaşık işleyişi yerine ölçüm görevlerine yoğunlaştırabilmeleri için kullanımı en kolay aletleri tercih ederler.

ANT-5, STM-16/OC-48 ile optik arayüzlere kadar T1 Bantam, E1 dengeli ve E1 dengesiz dahil olmak üzere gerekli tüm arabirimlerin zaten yerleşik olduğu en eksiksiz cihazdır. Hepsi tek bir cihazda T-carrier, PDH, SDH ve SONET teknolojisini kapsar.

ANT-5'in dünya standartlarında kullanım kolaylığı, açıkça yapılandırılmış bir işlem konseptine dayanmaktadır: KURULUM ﾖ SONUÇLAR ﾖ EYLEMLER.

ANT-5, müdahaleci, müdahaleci olmayan ve izleme modları dahil olmak üzere gerekli tüm saha uygulamalarını kapsayacak şekilde üç çalışma modu sunar. Önemli bir özellik, ağ elemanları (STM-1/-4/-16) tarafından sağlanan elektrikli izleme noktalarındaki optik devreleri izlemek için ECL/NRZ bağlantı noktasıdır.

Gezinme tuşu, basit kullanım sağlar ve klavye, yorumların, dosya adlarının vb. kolay girilmesini destekler.

Dahili bellek yüzlerce dosya tutabilir. Sonuç analizi ve rapor oluşturma için ANT-5, dosyaların cihazın Kompakt Flaş Bellek Kartına (CF kartı) kolay aktarımını sağlar. Ek olarak, Mircrosoft® Windows® tabanlı Off-line Viewer, basit sonuç analizi sağlar.

Rapor oluşturmak için, Windows ortamınızdaki herhangi bir masaüstü yazıcınızı destekleyen Off-line Viewer yazdırma işlevleri kullanılabilir.

Uygulama seçimi
ANT-5 uygulama menüsü aşağıdaki uygulamalara doğrudan erişim sağlar:

Performans Analizi (ITU-T, ANSI'ye göre)
Tekrarlayan BERT (radyo bağlantısı uygulaması)
Otomatik Koruma Anahtarlaması (APS)
Hizmet Kesintisi Ölçümleri
OH Yakalama
Gidiş-Dönüş Gecikme Ölçümleri (RTD)
İlgili sonuçlara, sonuç sayfası yapısından doğrudan erişilebilir.

Erişim teknisyenlerinin tercih ettiği araç
ANT-5, günümüzün erişim ağlarında gerekli olan tüm iletim testi işlevlerini sağlar:

Optik güç ölçümü
Bit hata oranı testi
G.821, G.826, G.828, G.829, ANSI, M.2100 ve M.2101 analizi
Alınan sinyal ofset ölçümü
İletim sinyali ofseti ve üretimi
Tablo ve grafik olay kaydı
Kapsamlı SDH/SONET özellikleri
ANT-5'e, 2,5 Gbps'ye kadar tüm kurulum ve bakım görevlerini kapsayan SDH ve SONET test özellikleri yüklenir:

STM-0e, STM-1e/STS-3 arayüzü
Çift dalga boyunda (1310/1550 nm) STM-1/OC-3 - STM-16/OC-48 optik bağlantı noktaları
Otomatik yapılandırma
Anomali üretimi ve analizi
Hata üretimi ve analizi
SOH/POH üretimi ve analizi (HEX veya düz metin formatı)
İşaretçi oluşturma ve analiz
Yol izi oluşturma ve analiz
Tandem bağlantı izleme (TCM) üretimi ve analizi
APS/hizmet kesintisi ölçümleri
RTD ölçümleri
Otomatik bağımlı tarama
K bayt yakalama
Tam PDH desteği
1,5 Mbps'den 140 Mbps'ye, nx64 Kbps dahil, ANT-5, E1 Sa bit oluşturma ve görüntülemeyi içeren üst düzey işlevleri kullanarak tüm PDH kollarını ve eski PDH hiyerarşi iletim sistemlerini test edebilir.

T-taşıyıcı desteği
ANT-5 ayrıca standart bir T1 Bantam arayüzü ile donatılmıştır ve DS1 ve DS3 arayüzlerini ve yapılarını destekler.

Ayrıca çoklayıcı/çoğullama çözücü (mux/demux) seçeneği artık M13 çerçevelemeyi (DS1/DS3) destekler ve 64 K kanal analizine izin verir.

ATM hizmet doğrulaması
UMTS ağının yaygınlaşması ve ADSL'deki büyüme, erişim ağında ATM kullanımını artırıyor. ANT-5, aşağıdakileri içeren PDH, SDH ve SONET ağları üzerinden taşınan ATM'nin kurulumunu ve bakımını sağlar:

DS1, STS-1 SPE, DS3
E1, E3 (G.832), E4
VC-4/STS-3cSPE
VC-4-4c/STS-12cSPE
STM-4c oranlarına kadar CBR ve VBR trafik yük profilleri ile UNI ve NNI üzerinden PVC hücreleri üretilebilir.

Hizmet kalitesi, BER veya O.191 ölçümleri kullanılarak kontrol edilebilir. Trafik istatistikleri kaydedilirken Linkand kanal performansı izlenebilir.

Kanal Gezgini, etkin VCI/VPI için otomatik olarak tarar ve sonucu tablo biçiminde görüntüler.

Basit test ve sonuç yönetimi

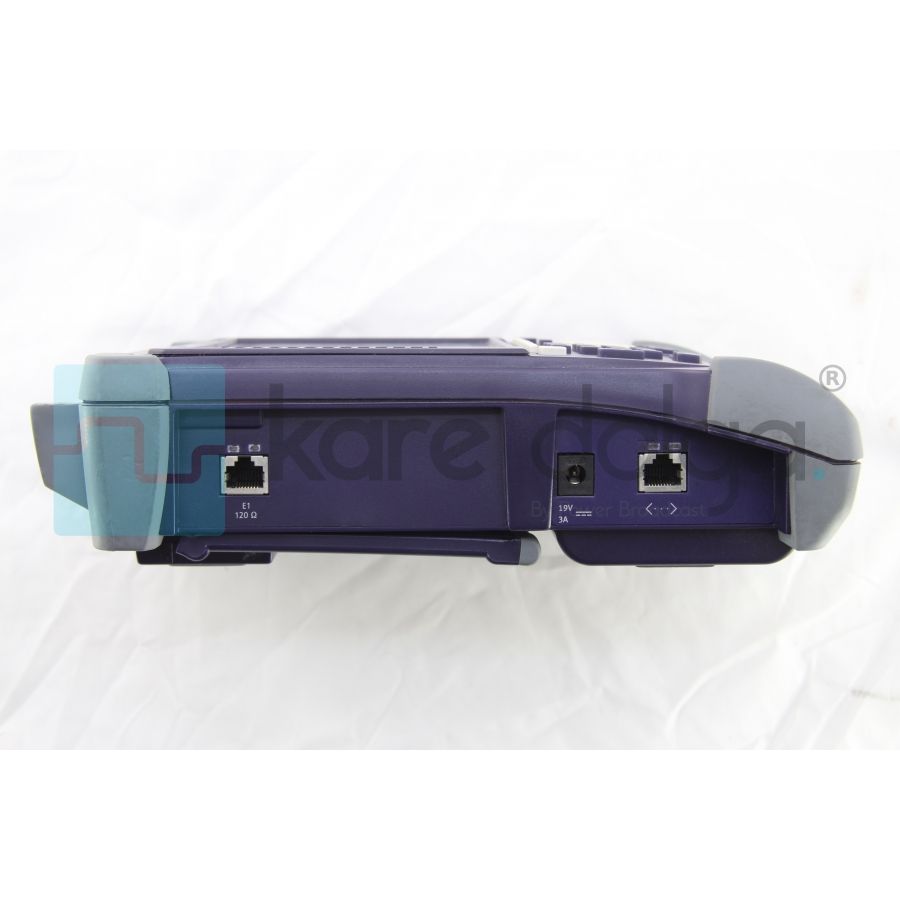

Yerleşik Ethernet bağlantı noktası, CF kart bağlantı noktası ve yazıcı bağlantı noktası sayesinde ANT-5, günlük işlemlerle daha etkili ve basit bir şekilde entegre olabilir.

Standart test kurulumlarını CF kartı aracılığıyla diğer ANT-5'lere veya PC'lere aktarın
Windows tabanlı PC'ler kullanarak LAN'lar üzerinden sonuç alışverişi yapın
Off-line Viewer yazılımını kullanarak doğrudan seri arayüz üzerinden veya bir PC'den test raporlarını yazdırın
Sonuç değerlendirmesi (Çevrimdışı Görüntüleyici)
Sonuçlar (ANT-5 formatında), ANT-5 Çevrimdışı Görüntüleyici yazılımı kullanılarak herhangi bir Windows tabanlı bilgisayar tarafından yüklenebilir, analiz edilebilir ve yazdırılabilir.

Çevrimdışı Görüntüleyici, alete kolayca indirilerek belirli kurulumların oluşturulmasına olanak tanır. Kullanıcı arabirimi şu dillerde görüntülenebilir: İngilizce, Almanca, Fransızca, İtalyanca, İspanyolca, Portekizce ve Çince. Her cihazla birlikte verilen bu Windows tabanlı yazılım, mükemmel bir ürün simülasyonu sağlayarak eğitim amacıyla da kullanılabilir.

Uzak GUI
Uzaktan çalıştırma, bir Ethernet LAN üzerinden uygun bir iletişim bağlantısı kurularak sağlanır. Bağlantı başarıyla kurulduktan sonra PC/dizüstü bilgisayar, sağlanan ANT-5 GUI ön yüz plakası sürümünü kullanarak ANT-5 ile iletişim kurabilir.

Gelişmiş uzaktan test yeteneği
ANT-5 ayrıca Ethernet üzerinden gelişmiş bir uzaktan test yeteneği sağlar. Sonuç olarak, teknisyenler cihazları ofislerinden uzaktan sorgulayabilir, uzun vadeli devreye alma ve bakım testlerini basitleştirir ve seyahat süresini ve maliyetlerini önemli ölçüde azaltır. Test sonuçları, uygun analiz için herhangi bir ağ sabit diskine kaydedilebilir veya herhangi bir ağ yazıcısından yazdırılabilir.

Esnek, uygun maliyetli platform
ANT-5'in esnek tasarımı, operatörlerin değişen gereksinimlerine hızla uyarlanmasını sağlar. Ayrıca Compact Flash bağlantı noktası tarafından sağlanan sahada yükseltilebilir özelliği, sahadaki teknisyenlerin yazılımı dakikalar içinde kurmasını sağlar.

Optik bant genişlikleri veya dalga boyları eklemek için donanım yükseltmeleri satın alınabilir. Bu, ilk yatırımı korur ve ek eğitim giderlerini azaltırken, operatörlerin sermaye harcamalarını şebeke devreye alma planlarıyla eşleştirmesine olanak tanır.

Acterna ANT-5, taşınabilirlik, kullanım kolaylığı ve uyarlanabilirlik için yeni standartlar belirleyen, sektör lideri bir erişim test cihazıdır. Hem yerinde hem de uzak bir konumdan bir dizi SDH, PDH, SONET ve ATM dijital bağlantısını test etmesi gereken saha teknisyenleri için ideal bir cihazdır. Sonuç olarak ANT-5, uygun maliyetli, endüstride kanıtlanmış bir çözüm kullanarak hizmet kalitesini optimize etmek isteyen şirketler için önemli bir avantaj sağlar.
