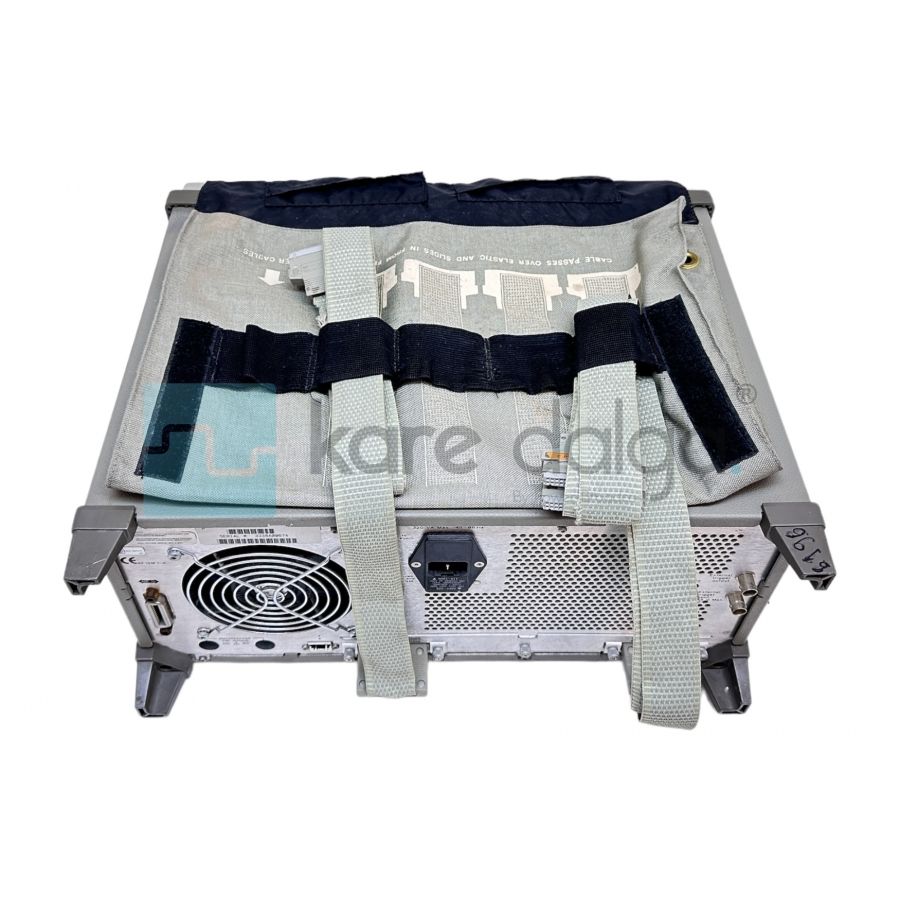

HP 1662A Mantık Analizörü

Tanım

68 kanallı mantık analizörü. Zamanlama analizi: 250 MHz tüm kanallar, 500 MHz yarım kanallar. Geçişli: 125 MHz tüm kanallar, 250 MHz yarım kanallar. Arıza: 125 MHz yarım kanallar. Tüm kanallarda 100 MHz'e kadar durum analizi. Bellek 4 k/kanal, yarım kanal modlarında 8 k/kanal. 4 saat kanalı mevcuttur. HPIB ve RS232C bağlantı noktaları standarttır. Ters derleyicileri yüklemek ve ölçüm verilerini bir bilgisayara aktarmak için kullanılabilen dahili DOS formatlı 3,5 inç disk sürücüsü. Çoğu HP ön işlemcisi ve iç derleyiciyle uyumludur.

- HP 1662A'da 68 mantık analizörü kanalı
- Maksimum Durum Hızı: 100 MHz
- Minimum Durum Saati Darbe Genişliği: 3,5 ns
- Minimum Master'dan Master'a Saat Süresi: 10,0 ns
- Minimum Arıza Genişliği: 3,5 ns
- Maksimum Geleneksel Zamanlama Hızı: 250 MHz tam kanal, 500 MHz yarım kanal
- Maksimum Geçiş Zamanlama Hızı: 125 MHz tam kanal, 250 MHz yarım kanal
- Arıza Oranıyla Maksimum Zamanlama: 125 MHz yarım kanal
- Eşik Doğruluğu: ± (100 mV + eşik ayarının %3'ü)
- Kurulum/Tutma Süresi:
• Tek Saat, Tek Kenar 0,0/3,5 ns ila 3,5/0,0 ns, 500 ps'lik artışlarla ayarlanabilir
• Tek Saat, Çoklu Kenarlar 0,0/4,0 ns ila 4,0/0,0 ns, 500 ps'lik artışlarla ayarlanabilir
• Çoklu Saat, Çoklu Kenarlar 0,0/4,5 ns ila 4,5/0,0 ns, 500 ps'lik artışlarla ayarlanabilir
- Önceki Agilent mantık analizörleri ve ön işlemcileriyle kolay bağlantı ve uyumluluk için hafif, pasif problar
- Karşılaştırma, grafik ve dalga formu ekranları
- 3,5 inç disk sürücüsü
- HP-IB ve RS-232C arayüzü
- Yarım kanal modunda 8 kbyte ile tüm kanallarda 4 kbyte derin hafıza
- İşaretçi ölçümleri: Zaman Aralığı, Delta Durumları, Desenler, İstatistik fonksiyonları
- Durum için 12 seviyeli tetikleme sıralaması ve zamanlama için 10 seviyeli sıralı tetikleme
- 100 MHz zaman ve durum sayısı etiketlemesi
- Tam programlanabilirlik
