Opsiyonlar;
MX860901B
MX860951A
Rack Mount Aksesuar

W-CDMA modülasyon sinyallerini değerlendirmek için mükemmel performans. Bu, W-CDMA radyo vericilerinin (baz istasyonu ve mobil) geliştirilmesi ve üretimi için idealdir. GSM/EDGE HSDPA, WLAN/802.11, CDMA, 1xEVDO ve Pi/4DQPSK (PHS, PDC, IS-136) ölçümleri da desteklendi.
Dahili spektrum analizörü (standart), 20 MHz’e kadar çözünürlük bant genişliğini kapsar. Bitişik kanal gücü (ACP) ölçümü (süpürme yöntemi) için 68 dB (5 MHz ofset için tipik) ve 75 dB (10 MHz ofset için tipik) geniş dinamik aralıkları nedeniyle baz istasyonu güç amplifikatörleri gibi cihazları değerlendirmek için idealdir. ). Yeni bir ortalama algılama modu, bu gürültü benzeri yayılma modülasyonu ile sinyal gücünün yüksek doğrulukta ölçümüne izin verir.
Dahili güç ölçer (standart), yüksek doğrulukta (+-0.4 dB) güç ölçümleri için amorf bir güç sensörünü entegre eder.

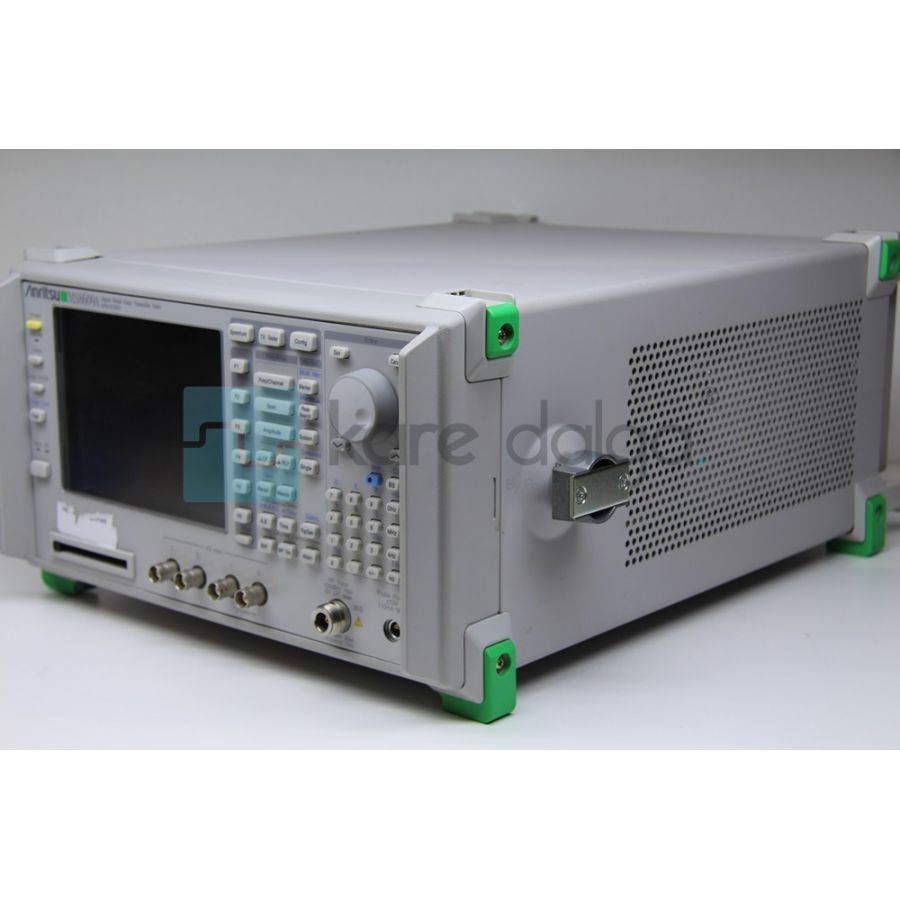

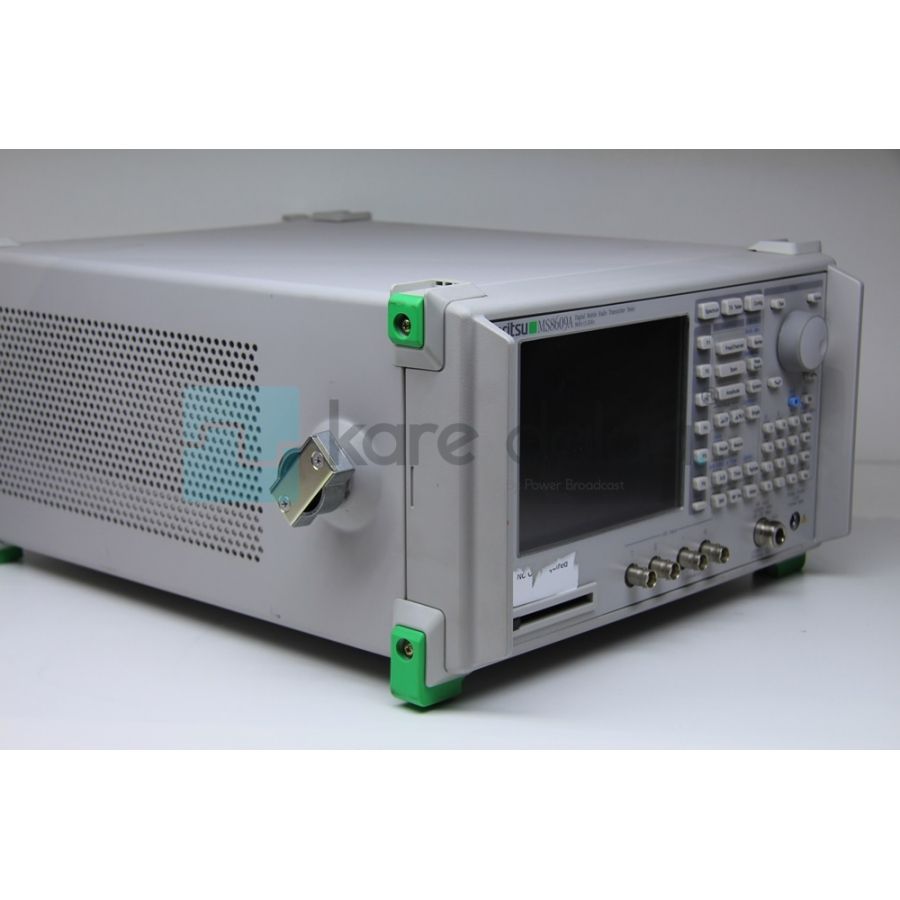

MS8608A ve MS8609A, dahili bir spektrum analizörü, bir modülasyon analizörü ve bir güç ölçer ile donatılmış verici test cihazlarıdır. Sadece bir test cihazı, baz istasyonlarının ve mobil istasyonların geliştirilmesi ve üretilmesinin yanı sıra baz istasyonlarının yapımı ve bakımını kapsayabilir.
MS8608A, 9 kHz-7.8 GHz ve +40 dBm’ye kadar yüksek güç girişlerini destekler.
MS8609A, 9 kHz-13,2 GHz ve +20 dBm’ye kadar giriş gücünü destekler.
Spektrum analizörü, 20 MHz’e kadar çözünürlük bant genişliğine sahiptir, yani geniş bant sinyallerinin ölçümlerini kolaylıkla destekleyebilir. Modülasyon analizörü, yüksek hızlı DSP aracılığıyla tüm Vektör Sinyal Analizi (VSA) işlevlerini gerçekleştirir. Güç sensörü, amorf bir güç sensörü kullanarak ± 0,4 dB’lik son derece hassas güç ölçümleri gerçekleştirebilir.

Aynı anda üç adede kadar ölçüm yazılımı seçeneği (W-CDMA, GSM/EDGE, HSDPA, WLAN/802.11, CDMA, 1xEVDO gibi) kurulabilir. Giriş sinyalleri RF veya I/Q girişlerinden seçilebilir. I/Q sinyalleri için dengeli veya dengesiz giriş de seçilebilir.

Her test cihazı, uzaktan ölçüm için isteğe bağlı GPIB, RS-232C ve 10BASE-TEthernet arayüzleri ile donatılabilir. 120 kbyte/sn’lik yüksek hızlı GPIB veri iletimi, üretim hattında yüksek hızlı ölçüm sağlar. Monitör, görülmesi kolay bir TFT renkli LCD kullanır.
