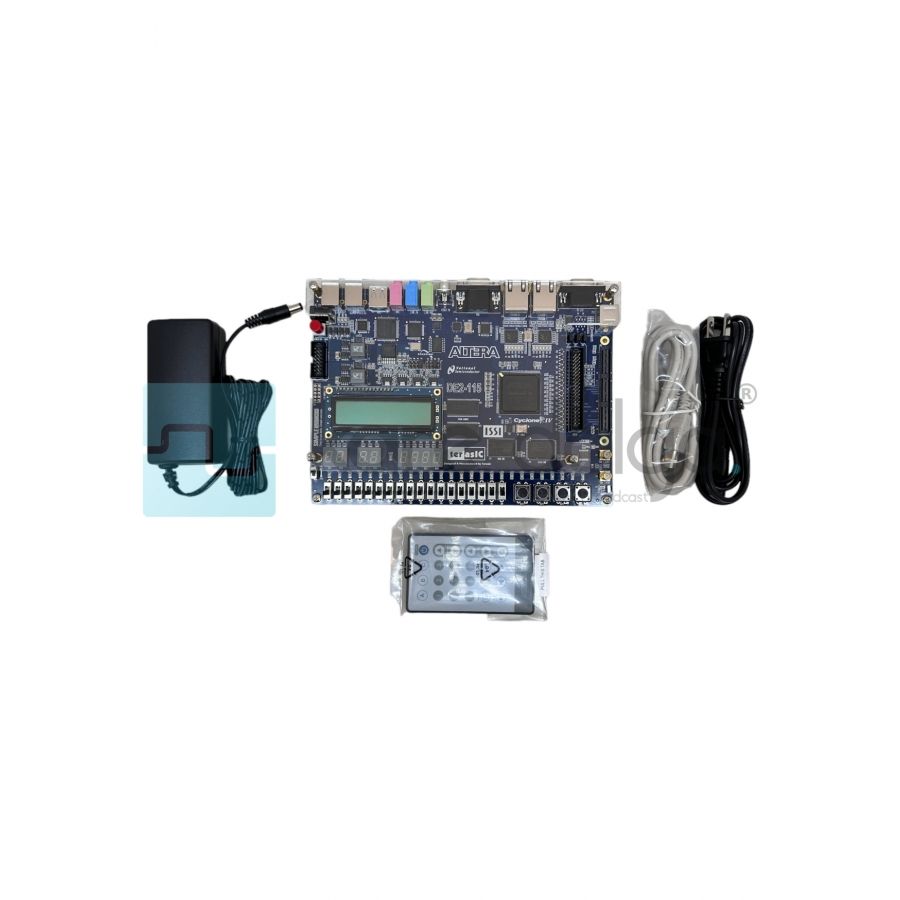

Altera DE2-115 Geliştirme ve Eğitim Kurulu

DE2-115, mobil video, ses, veri erişimi talebi ve yüksek kaliteli görüntülere duyulan açlık nedeniyle artan çok yönlü, düşük maliyetli spektrum ihtiyaçlarına yanıt vermek üzere üretildi. Bu kit, düşük maliyet, düşük güç ve zengin mantık, bellek ve DSP yetenekleri arasında optimal bir denge sunar. DE2-115 ile donatılmış Cyclone EP4CE115 cihazı, Cyclone IV E serisinde sunulan en büyüğü olan 114.480 mantık elemanına (LE), 3,9 Mb'a kadar RAM ve 266 çarpana sahiptir. Buna ek olarak, önceki nesil Cyclone cihazlara kıyasla düşük maliyet ve işlevsellik ile daha düşük gücün benzeri görülmemiş bir kombinasyonunu sunar.

ÖZELLİKLER

DE2-115 Özellikleri:

- Siklon IV EP4CE115 FPGA
- EPCS64 seri konfigürasyon cihazı
- Yerleşik USB-Blaster devresi
- JTAG ve AS modu yapılandırması desteklenir
- Bellek: 128MB (32Mx32bit) SDRAM, 2MB (1Mx16) SRAM, 8-bit modlu 8MB (4Mx16) Flash ve 32Kbit EEPROM
- Ekran: 16 x 2 LCD modül
- Ses: 24 bit kodlayıcı/kod çözücü (CODEC); hat girişi, hat çıkışı ve mikrofon girişi jakları
- Yerleşik Saatleme devresi: 3x 50MHz osilatör saati girişleri ve SMA konnektörleri (harici saat girişi/çıkışı)
- SD Kart yuvası: SD Kart erişimi için SPI ve 4 bit SD modu sağlar
- İki Gigabit Ethernet Bağlantı Noktası: Tümleşik 10/100/1000 Gigabit Ethernet, Endüstriyel Ethernet IP çekirdeklerini destekler
- 172 pinli Yüksek Hızlı Ara Kat Kartı (HSMC): Yapılandırılabilir
- G/Ç standartları (gerilim seviyeleri: 3,3/2,5/1,8/1,5V)
- USB Tip-A ve B: Tam hızda ve düşük hızda veri aktarımını destekler
- 40 pinli genişletme bağlantı noktası: Yapılandırılabilir G/Ç standartları (voltaj seviyeleri: 3,3/2,5/1,8/1,5V)
- VGA çıkış konektörü: VGA DAC (yüksek hızlı üçlü DAC'ler)
- DB-9 Seri konnektör: Akış kontrollü RS232 portu
- PS/2 konektörü: PS2 faresini veya klavyesini DE2-115'e bağlamak için PS/2 konektörü
- Uzaktan kumanda: Kızılötesi alıcı modülü
- TV girişi konektörü: TV kod çözücü (NTSC/PAL/SECAM)
- Güç: Masaüstü DC girişi, anahtarlama ve düşürme regülatörleri LM3150MH
