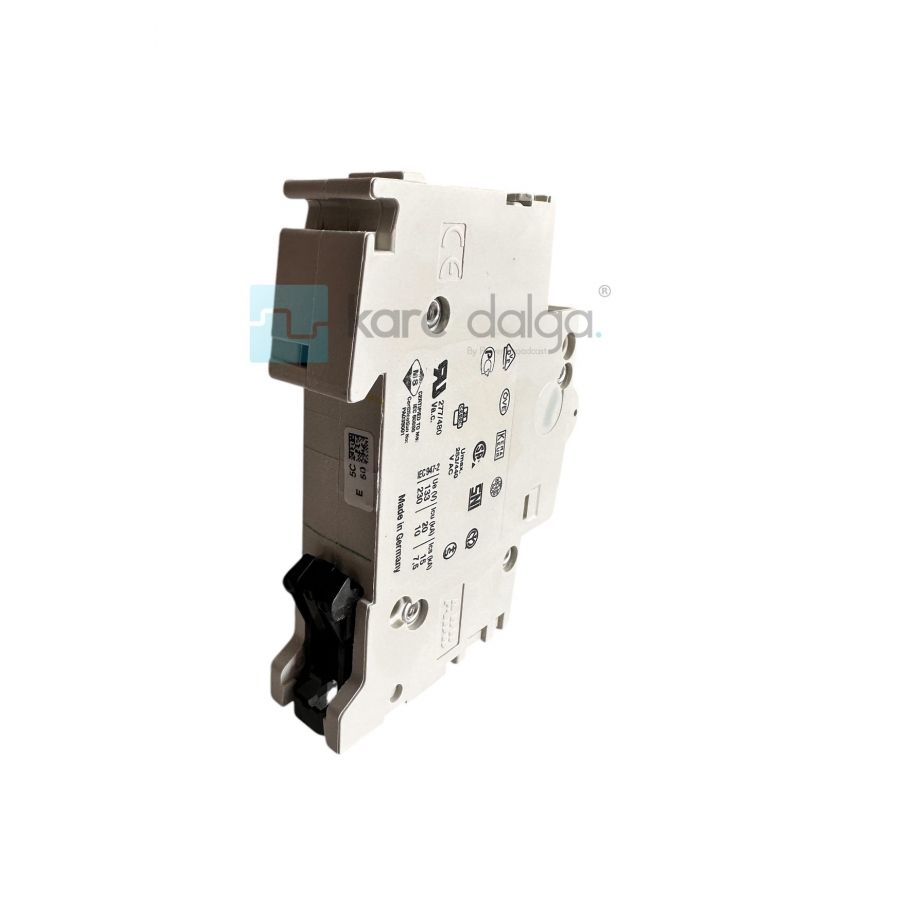

ABB S201 C50 Devre Kesici - Teknik Özellikler
Elektriksel Özellikler
Dielektrik Test Voltajı: 50/60 Hz - 1 dk: 2 kV
Anma Nihai Kısa Devre Kesme Kapasitesi (Icu):
133V AC: 20kA
230V AC: 10kA
24V DC: 20kA
60V DC: 10kA
400V AC: 10kA
Anma Hizmet Kısa Devre Kesme Kapasitesi (Ics):
133V AC: 15kA
230V AC: 7,5kA
Nominal Çalışma Gerilimi:
IEC 60898-1: 230/400V AC
IEC 60947-2: 230V AC
Çalışma Voltajı:
Maksimum: 253V AC / 72V DC
Minimum: 12V AC / 12V DC
Anma Yalıtım Gerilimi (Ui): IEC/EN 60664-1’e göre 440V
Anma Darbe Dayanım Gerilimi (Uimp):
2000m'de: 5kV
Deniz seviyesinde: 6,2kV
Anma Akımı (In): 50A
Anma Kısa Devre Kapasitesi:
AC: 6kA
DC: 6kA
230/400V AC: 6kA
230V: 6kA
400V: 6kA
Anma Koşullu Kısa Devre Akımı (Inc):
230V: 10kA
400V: 10kA
Frekans: 50/60 Hz
Güç Kaybı: Kutup başına 3,25W
Aşırı Gerilim Kategorisi: III
Koruma Derecesi: IP20 (IP40 Kapaklı Muhafaza)
Kirlilik Derecesi: 3
Mekanik Özellikler
Kutup Sayısı: 1P
Korunan Direk Sayısı: 1
Sıkma Torku: 2,8 N·m
Terminal Tipi: Arızaya Dayanıklı Çift Yönlü Silindir Kaldırma Terminali
Aktüatör İşaretlemesi: G / Ç
Aktüatör Malzemesi: Yalıtım Grubu II, Siyah, Mühürlenebilir
Bağlantı Kapasitesi:
Bara: 10 mm²
Esnek Kablo: 0,75 - 25 mm²
Sert Kablo: 0,75 - 35 mm²
Önerilen Tornavida: Pozidriv 2
Kablo Soyma Uzunluğu: 12,5 mm
Enerji Sınırlayıcı Sınıf: 3
Elektriksel Dayanıklılık: 10.000 çevrim
Mekanik Dayanıklılık: 20.000 çevrim
Standartlar ve Uygunluk
Uyumlu Standartlar:
IEC EN 60898
IEC EN 60947-2
IEC 60664-1
IEC 60068-2-27
RoHS Durumu: AB Direktifi 2011/65/AB ve Değişiklik 2015/863’e uygun
REACH Uyumluluğu: İçeriğinde %0,1’den fazla tehlikeli madde içerir
WEEE Kategorisi: 5. Küçük Ekipmanlar (Dış Boyutu 50 cm’den Küçük)
B2B/B2C: İşletmeden İşletmeye
Çevresel Koşullar
Çalışma Sıcaklığı: -25°C ~ 55°C
Depolama Sıcaklığı: -40°C ~ 70°C
Referans Ortam Sıcaklığı: 30°C
Titreşim Dayanımı: 0,8 In Yüklü 20 Döngü: 5g (5 - 150 - 5 Hz)
Darbeye Dayanıklılık (IEC 60068-2-27): 25g, 2 şok, 13 ms
