Açıklama:

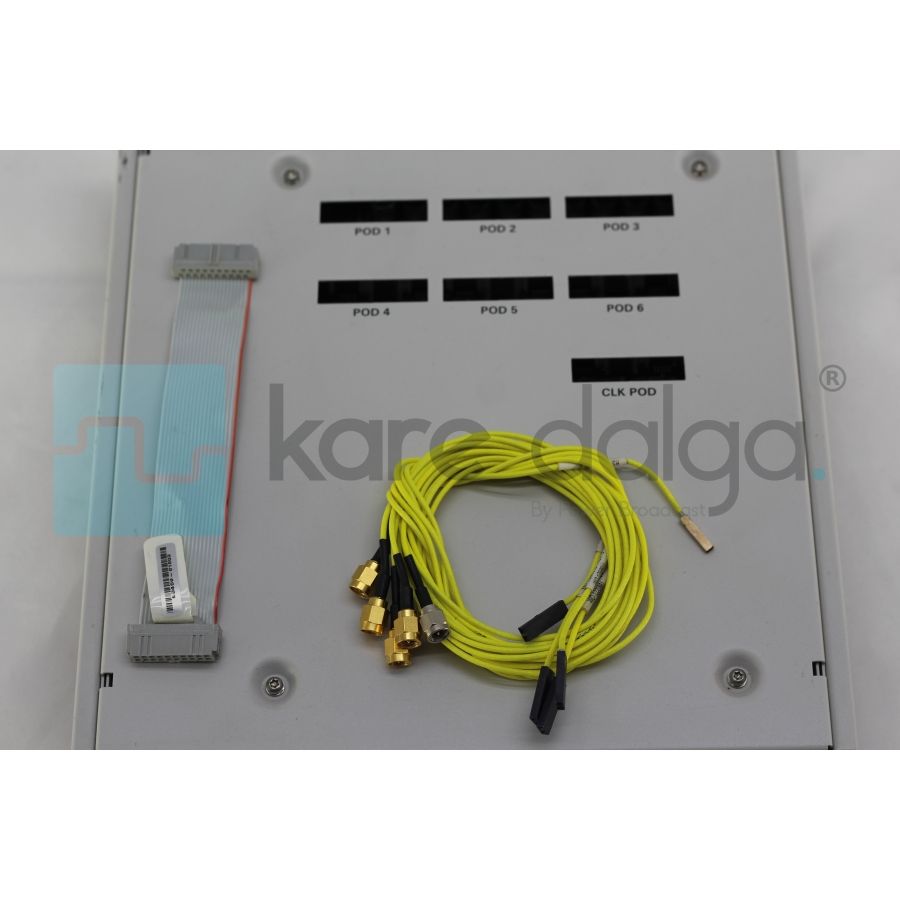

N4851A MIPI D-PHY toplama probu ve N4861A MIPI D-PHY uyaran probu, kullanıcıların gerçek zamanlı dijital seri analiz gerçekleştirmesine ve MIPI D-PHY arayüzünün gerçek zamanlı dijital seri uyaranı oluşturmasına olanak tanır. Her iki prob da CSI-2’yi (Kamera Seri arayüzü) ve DSI’yi (Ekran Seri Arayüzü) destekleyerek, kullanıcıların ekran veya kamera cihazlarının yanı sıra kontrolörlerin davranışını kapsamlı bir şekilde karakterize etmelerini sağlar. Keysight Technologies N4851A toplama probu ve N4861A uyarı probu, MIPI D-PHY bileşenlerini bağımsız olarak hata ayıklamak ve test etmek veya MIPI D-PHY’nizi entegre etmek için gereken dijital seri uyarı ve toplama yeteneklerini sağlamak için Keysight 16800 ve 16900 Serisi mantık analizörleri ile birlikte çalışır. tabanlı mobil tasarımlar.

MIPI D-PHY Uyumlu Cihazlar için Durum Analizi

? Maksimum alım hızı: 800 Mbps
? Voltaj seviyesi desteği: Düşük güç ve yüksek hızlı voltaj
? Protokol desteği: DSI (Ekran Seri Arayüzü), CSI-2 (Kamera Seri Arayüzü)
? 1 veya 2 şerit desteği

Cihaz ve Sistem Çalışmasını İzleme

? Hiyerarşik izleme görüntüleme yetenekleriyle MIPI D-PHY trafiğinin gerçek zamanlı edinimi
? Bus modu değişikliklerini ve çift yönlü iletişimi izler
? CSI-2 ve DSI Protokol Dekoderi ve Paket Görüntüleyici
? Protokole özgü paketler, bir paket içindeki belirli bitler ve protokol ihlalleri üzerindeki tetikleyiciler

Ek Yetenekler

? LED’ler MIPI D-PHY bus durumunu ve hata koşullarını gösteriyor
mu? Uçan kablolar ve yumuşak dokunuş dahil çoklu problama çözümleri
? Kullanıcı tanımlı yük için 2048 bite kadar destekler
? B4641A Protokol Geliştirme Kiti ile MIPI D-PHY protokolü kod çözmeyi özelleştirin

Yapılandırma Hususları

? 68 kanal veya daha fazlasına sahip 16800 veya 16900 Serisi mantık analizörleri gerektirir
? Sinyal bütünlüğü için yüksek empedanslı problama E5381A
? Uyaran için bir model oluşturucu ve N4861A MIPI D-PHY Dijital Uyaran Probu ekleyin
